Печь «Малютка-4″

062712 2029 1 Печь Малютка 4Печь «Малютка-4″, которая показана на рис. 1, годится под любое топливо. Кладут ее на несгораемом основании. При кладке на деревянном полу устанавливают на шанцы из двух рядов.

На 3-м ряду устанавливают поддувальную дверку 1. По длине колосниковой решетки выкладывают поддувальную камеру 2 (поддувало). Над поддувальной дверкой в кирпиче 3 вытесывают паз (углубление) для колосниковой решетки 4.
Стенку 5 можно класть из половинок кирпича на ребро. Образующуюся щель 6 засыпают любым несгораемым материалом, песком или землей и уплотняют. Под топочной дверкой два кирпича 7 стесывают к решетке (скос небольшой — до 2-3 см). Если печь предполагается топить каменным углем, то хорошо сзади решетки кирпичи 8 поднять выше решетки на уровень кирпичей 7 и также стесать. В этом случае каменный уголь будет полностью сгорать. Над решеткой образуется углубление для топлива высотой в один ряд. Если печь будет топиться дровами, то можно топочную дверку опустить на один ряд ниже. С 7-го по 9-й ряды устанавливают топочную дверку 9 (ее закрепляют проволокой, которую переплетают с кладкой) и выкладывают топку 10 печи, в которой у задней стенки из половинок кирпича на ребро делают невысокий скос к решетке в том случае, если будет использоваться дровяное топливо.

062712 2029 2 Печь Малютка 4

Рис. 1а. Печь «Малютка-4″. Общий вид

Если печь предполагается топить углем, а колосниковые решетки короткие, то лучше сделать скос так, как показано пунктиром в разрезе по А-А. 10-м рядом перекрывают топочную дверку и начинают кладку газосборника 11. С 10-го по 17-й ряды продолжают кладку с перевязкой вполовину кирпича. Сверху на 17-й ряд устанавливают два металлических уголка и металлическую пластину 12 для кладки на них вполовину кирпича на плашку первого ряда 13 самого простого перекидного газохода-рукава. На уголки с пластиной кладут асбестовую плиту или непрогибающийся лист металла. Если такого нет, то можно в широком месте положить еще одну пластину.

062712 2029 3 Печь Малютка 4

Рис. 16. Печь «Малютка-4″. Разрезы по А-А и Б-Б

В 18-м ряду над боковыми стенками внутри печи делают напуски 14 длиной 3 см для перекрытия большей части газосборника и начинают кладку выходящего из печи горизонтального газохода-рукава. В 19-м ряду производят перекрытие 15 газосборника над топкой тремя огнеупорными или прочными красными кирпичами. При этом оставляют щель (хайло) 16 размером 7-8 см для выхода газов из топки. Кроме этого, кладут с перевязкой 2-й ряд газохода-рукава.

062712 2029 4 Печь Малютка 4

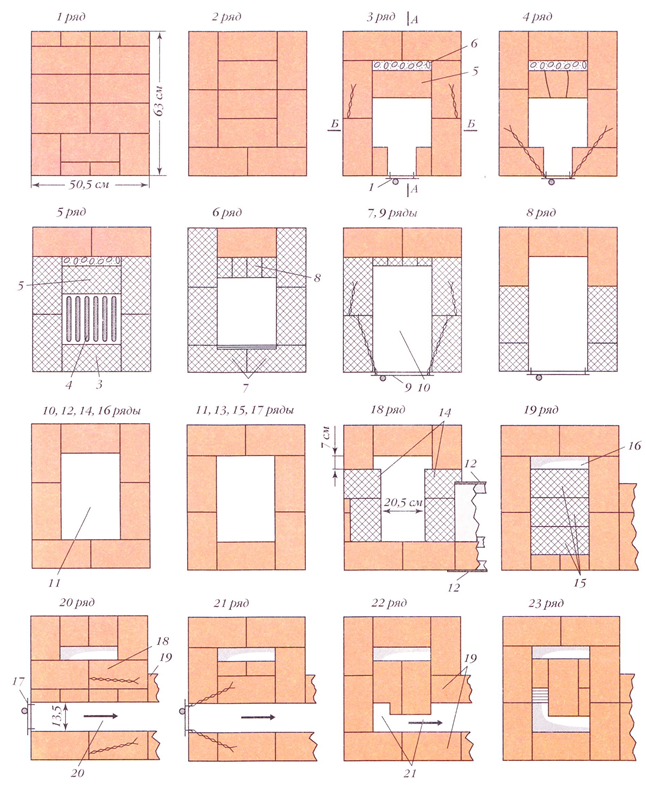

Рис. 1в. Печь «Малютка-4″. Порядовки (ряды 1-23)

В 20-м и 21-м рядах устанавливают дверку чистки 17, выкладывают перевальную стенку 18 и стенки 19 газохода-рукава. Образуется газоход-рукав 20. 22-м рядом перекрывают дверку чистки, затем продолжают кладку газохода и газохода-рукава. Чтобы улучшить теплоотдачу печи над газоходом 20 делают напуск. Образуется узкий газоход 21 (см. разрез по А-А). В результате этого тепло (горячие газы) будет максимально приближено к стенке печи. Для улучшения теплоотдачи в 23-25-м рядах делают стесывание внутренней кладки, что хорошо видно в порядовке 25-го ряда, представленной на рис. 62г. Кладкой 23-го и 24- го рядов делают перекрытие 22 газохода-рукава 20 (см. разрез по Б-Б).

062712 2029 5 Печь Малютка 4

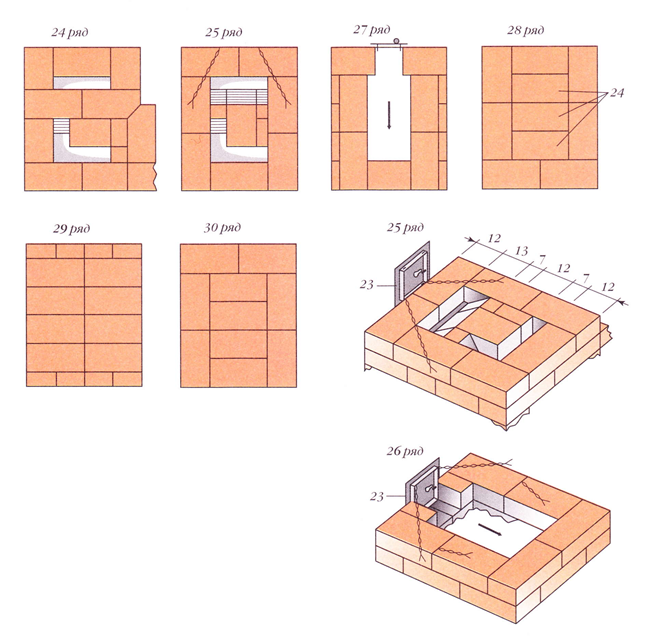

Рис. 1г. Печь «Малютка-4″. Порядовки (ряды 24-30)

В 25-м ряду заканчивают кладку перевальной стенки. За счет кладки 26-го ряда образуется газоход над перевальной стенкой. В этом же ряду устанавливают дверку чистки 23. Верх дверки и закрепление проволоки не показаны для более наглядного изображения закладки дверки. В боковых стенках 27-го ряда делают напуски кирпича под перекрытие 24 печи. Кладку печи заканчивают 28-30-м рядами, которыми перекрывают печь.

При такой конструкции печи газы от топлива будут скапливаться в газосборнике, нагревать стенки и через узкий газоход и перевальную стенку опускаться вниз и уходить через газоход-рукав в отдельно стоящий газоход (см. разрез по Б-Б). Задвижку, если ее нет в отдельном газоходе, устанавливают на ребро в газоходе-рукаве. Размер газохода трубы — 13,5×13,5 см.

Для кладки печи «Малютка-4″ потребуются (шт.): кирпич красный — 225, кирпич огнеупорный — 19, дверка топочная 25×21 см — 1, дверка поддувальная 14×14 см — 1, дверка чистки 14×14 см — 2, колосниковая решетка 25×25 см -1. Кроме этого, для кладки печи потребуются металлические уголки или пластины определенных размеров.
